Kaip rogių tipo panardinamasis ašinis srauto siurblys gali transformuoti didelės apimties vandens tvarkymo projektus

Kaip profesionalus siurblių gamintojas ir tiekėjas Kinijoje,KairunsuteikiaSled tipo panardinamas ašinis srauto siurblysreikliems vandens tiekimo darbams, kur būtinas didelis srautas, maži slėgio reikalavimai ir supaprastintas montavimas. Šis sprendimas, sukurtas naudojant integruotą siurblio ir variklio konstrukciją bei rogučių tipo pagrindą, palaiko komunalinio drenažo, potvynių kontrolės, žemės ūkio drėkinimo ir vandens taupymo projektus, taip pat padeda sumažinti įrengimo sudėtingumą ir infrastruktūros išlaidas.

Sled tipo panardinamasis ašinis srauto siurblys yra skirtas dideliems vandens kiekiams pernešti esant santykinai žemam vandens srautui. Dėl panardinamo variklio konfigūracijos ir rogių tipo atraminės konstrukcijos jis tinka projektams, kuriuose įprastiems siurblių įrengimams reikia daug civilinės inžinerijos arba sudėtingų derinimo procedūrų. Šiame vadove paaiškinamas jo veikimo principas, pagrindiniai pranašumai, techninės specifikacijos, tipinės programos ir pasirinkimo svarstymai. Jis taip pat lygina tipinius modelius, kad padėtų inžinieriams, rangovams, pirkimų komandoms ir projektų savininkams nustatyti įrangą, atitinkančią reikalingą srautą, bendrą aukštį, maitinimo šaltinį ir darbo aplinką.

Turinys

1. Kas yra „Sled“ tipo panardinamasis ašinis srauto siurblys?
2. Kaip veikia siurblys?
3. Kokie yra pagrindiniai jo pranašumai?
4. Kokias technines specifikacijas pirkėjai turėtų palyginti?
5. Kur galima naudoti šį siurblį?
6. Kaip pasirinkti tinkamą siurblio modelį?
7. Kokia montavimo ir priežiūros praktika yra svarbiausia?
8. Dažnai užduodami klausimai
9. Išvada: patikimo vandens perpylimo sprendimo pasirinkimas

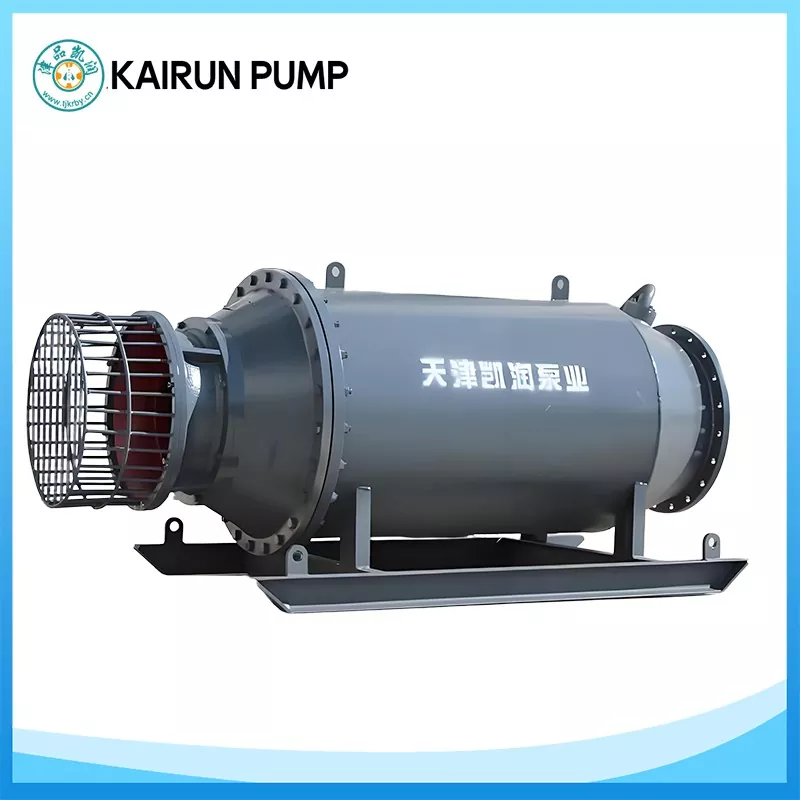

1. Kas yra rogių tipo panardinamasis ašinis srauto siurblys?

Sled tipo panardinamas ašinis srauto siurblys yra specializuotas siurbimo įrenginys, kuriame yra ašinio srauto hidraulika, panardinamasis variklis ir rogių formos atraminis pagrindas. Jis visų pirma skirtas naudoti, kai reikalingas didelis vandens judėjimas be didelės išleidimo galvutės.

Skirtingai nuo įrenginių, kurie priklauso nuo tam skirtos siurblio veleno arba nuolatinės sudėtingos siurblinės konstrukcijos, rogių tipo konfigūracija siūlo lankstesnį montavimo būdą. Priklausomai nuo aikštelės išplanavimo ir įrangos konstrukcijos, įrenginys gali būti montuojamas horizontaliai arba pasvirusiu kampu, atsižvelgiant į gamintojo montavimo reikalavimus.

Integruotas dizainas ypač naudingas projektams, susijusiems su svyruojančiais vandens lygiais, ribota statybų erdve, laikinais drenažo poreikiais arba esamų siurblinių įrenginių atnaujinimu.

Inžinieriams ir pirkėjų komandoms svarbiausia, kad siurblys būtų sukurtas atsižvelgiant į konkrečią hidraulinę funkciją. Jo tinkamumas priklauso nuo reikiamo srauto, bendros sistemos aukščio, vandens kokybės, panardinimo sąlygų ir elektros tiekimo, o ne tik nuo vardinės variklio galios.

2. Kaip veikia siurblys?

Ašinio srauto siurblio veikimo principas pagrįstas energijos perdavimu vandeniui pro sraigtą primenantį sparnuotė. Kai sparnuotė sukasi, ji pirmiausia generuoja srautą lygiagrečiai siurblio velenui, todėl dideli skysčio kiekiai gali efektyviai judėti santykinai žemo slėgio sąlygomis.

Panardinamoje konfigūracijoje variklis ir siurblys veikia po vandeniu. Variklis tiesiogiai varo sparnuotę per integruotą įrenginį, todėl sumažėja įprastų išorinių pavaros komponentų poreikis. Rogučių tipo pagrindas palaiko įrenginį ir padeda supaprastinti padėties nustatymą montuojant.

Pagrindinis veikimo procesas apima šiuos etapus:

1. Vandens suvartojimas:Vanduo patenka į siurblį per suprojektuotą įleidimo kanalą.
2. Energijos perdavimas:Besisukantis sparnuotė perduoda mechaninę energiją skysčiui.
3. Ašinė iškrova:Darbaratis pagreitina vandens srautą veleno kryptimi.
4. Vandens transportavimas:Išleidimo įrenginys nukreipia srautą į drenažo kanalą, drėkinimo sistemą ar kitą paskirties vietą.

Kadangi ašinio srauto siurbliai teikia pirmenybę srauto našumui, o ne išskirtinai aukštam slėgiui, jie ypač tinka žemo kėlimo vandens perdavimui. Tinkamas hidraulinės sistemos pasirinkimas yra labai svarbus: siurblio, veikiančio ne pagal numatytą veikimo diapazoną, efektyvumas gali sumažėti, atsirasti pernelyg didelė vibracija arba padidėti priežiūros reikalavimai.

3. Kokie yra pagrindiniai rogių tipo panardinamojo ašinio srauto siurblio pranašumai?

3.1 Supaprastintas diegimas

Integruota konstrukcija ir rogučių tipo pagrindas gali sumažinti sudėtingų pamatų darbų ir siurblio ir veleno išlyginimo poreikį. Tai vertinga avarinio drenažo projektams, laikinoms vandens perdavimo stotims ir esamos infrastruktūros atnaujinimui. Kairun gaminio informacija rodo, kad galima sutaupyti 30–40 % civilinės inžinerijos sąnaudų, palyginti su įprastomis siurblinių stotimis. Tikrasis sutaupymas priklauso nuo vietos sąlygų, įrengimo apimties ir palyginimui naudojamos alternatyvios konstrukcijos.

3.2 Didelis srauto pajėgumas esant žemai aukštai

Ašinio srauto hidraulika puikiai tinka dideliems vandens kiekiams pervežti santykinai nedideliais aukščio skirtumais. Dėl to siurblys yra praktiškas potvynių šalinimo, dirbamos žemės drėkinimo, upių reguliavimo ir pramoninio cirkuliacinio vandens sistemų kandidatas.

3.3 Pritaikymas besikeičiančiam vandens lygiui

Upėse, ežeruose, rezervuaruose ir žemose drenažo vietose dažnai pastebimi dideli vandens lygio svyravimai. Tinkamai sukonfigūruotas panardinamasis siurblys gali veikti nurodytame panardinimo diapazone nereikalaujant tokio paties išdėstymo, kaip įprastas sausai montuojamas siurbimo įrenginys.

3.4 Apsauga dirbant po vandeniu

Kairun nurodo IP68 apsaugos laipsnį, F klasės izoliaciją, dvigubą mechaninį sandarinimą ir apsaugines funkcijas nuo nuotėkio, apvijų perkaitimo ir perkrovos ar fazės praradimo sąlygų. Šios funkcijos gali palaikyti patikimą veikimą, kai jos tinkamai nurodytos, įdiegtos ir prižiūrimos. Pirkėjai turėtų patvirtinti tikslią pasirinkto modelio apsaugos ir stebėjimo paketą.

3.5 Galimos energijos ir veiklos sąnaudų nauda

Veiksminga hidraulinė konstrukcija ir tinkamas variklio pasirinkimas gali padėti sumažinti energijos sąnaudas nuolatinio vandens perdavimo metu. Kairun praneša, kad, palyginti su įprasta įranga, sutaupoma maždaug 15 % energijos. Siekiant prasmingo palyginimo, pirkėjai turėtų įvertinti faktinį darbo taško efektyvumą, metines darbo valandas, elektros tarifus ir alternatyvaus siurblio našumą.

4. Kokias technines specifikacijas pirkėjai turėtų palyginti?

Prieš įsigydami „Sled“ tipo panardinamąjį ašinį srauto siurblį, inžinieriai turėtų palyginti vardinio srauto diapazoną, slėgio diapazoną, variklio galią, maitinimo įtampą ir numatomą pritaikymą. Šioje lentelėje apibendrinami reprezentatyvūs Kairun paskelbti modeliai.

Svarbu:Šie skaičiai yra paskelbti modelių diapazonai, o ne garantija, kad visi srauto ir slėgio deriniai gali būti pasiekti vienu metu. Galutinis veikimo taškas turi būti patikrintas pagal gamintojo veikimo kreivę ir faktinius sistemos reikalavimus.

Norėdami gauti daugiau techninių aplinkybių, peržiūrėkite „Kairun“ panardinamojo ašinio srauto siurblio produkto puslapį ir platesnį panardinamųjų ašinio srauto siurblių asortimentą.

5. Kur galima naudoti šį siurblį?

Dėl didelio srauto, mažo slėgio ir lankstaus įrengimo šis siurblys tinka keliuose vandens valdymo sektoriuose.

Komunalinis drenažas ir potvynių kontrolė

Savivaldybės institucijos ir drenažo rangovai gali apsvarstyti šį siurblį lietaus nuotekų išleidimui, žemoms miesto vietovėms, upių drenažo stotims ir avariniam vandens pašalinimui. Greitas panaudojimas gali būti ypač naudingas, kai potvynių sąlygomis reikia praktiškos alternatyvos nuolatinio siurbimo įrenginio statybai.

Žemės ūkio drėkinimas

Dideli ūkiai ir drėkinimo projektai dažnai turi perkelti vandenį iš upių, kanalų, rezervuarų ar kitų šaltinių į žemės ūkio paskirstymo sistemas. Tinkamo modelio pasirinkimas gali padėti suderinti sezoninį poreikį su reikiamu vandens kiekiu ir turima siurbimo aukšte.

Vandens apsauga ir upių valdymas

Vandens apsaugos projektuose gali būti naudojami ašinio srauto siurbliai rezervuarų perdavimui, ekologiniam vandens papildymui, upių reguliavimui ir laikinam drenažui statybos metu. Įrengiant turi būti atsižvelgiama į besikeičiantį vandens lygį, nuosėdų kaupimąsi, įleidimo sąlygas ir prieigą prie priežiūros.

Pramoninė vandens cirkuliacija

Pramoniniuose parkuose ir pasirinktuose valymo įrenginiuose gali būti reikalinga didelė vandens cirkuliacija arba lietaus vandens pakėlimas. Siurblio tinkamumas priklauso nuo skysčio temperatūros, skendinčių dalelių, korozijos ir kitų eksploatacinių savybių. Naudojant chemiškai agresyvius skysčius arba kietas abrazyvines medžiagas, reikia atlikti specialius medžiagų ir hidraulinio suderinamumo patikrinimus.

Norėdami gauti daugiau informacijos apie platesnę įrangos kategoriją, žr. Kairun straipsnį apie panardinamuosius ašinio srauto siurblius, skirtus didelio srauto vandens perdavimui.

6. Kaip pasirinkti tinkamą siurblio modelį?

Pasirinkus siurblį tik pagal jo maksimalų srautą arba variklio galią, gali sunaudoti bereikalingai energijos arba jo veikimas bus nepakankamas. Patikimesnis atrankos procesas prasideda nuo hidraulinės darbo ir darbo aplinkos.

• Nustatykite reikiamą srauto greitį:Apskaičiuokite įprastą, didžiausią ir avarinį vandens perpylimo poreikį kubiniais metrais per valandą.
• Apskaičiuokite bendrą dinaminę galvutę:Įtraukite aukščio skirtumus, išleidimo slėgio reikalavimus ir nuostolius per vamzdžius, vožtuvus, posūkius ir kitus komponentus.
• Įvertinkite vandens sąlygas:Patvirtinkite temperatūrą, smėlio kiekį, suspenduotas medžiagas ir chemines charakteristikas. Kairun nurodo referencinio produkto terpės temperatūrą ne aukštesnę kaip 50°C ir smėlio kiekį ne daugiau kaip 2%.
• Patikrinkite elektros tiekimą:Su tiekėju patikrinkite įtampą, dažnį, turimą galią, paleidimo būdą ir apsaugos reikalavimus.
• Įvertinkite montavimo sąlygas:Patvirtinkite vandens gylį, įleidimo tarpą, pagrindo atramą, išleidimo išdėstymą, kabelių nuvedimą ir techninės priežiūros prieigą.
• Peržiūrėkite gyvavimo ciklo išlaidas:Palyginkite energijos sąnaudas, numatomas darbo valandas, techninės priežiūros intervalus, atsargines dalis ir montavimo išlaidas.
• Prašyti veiklos dokumentų:Klauskite siurblio kreivės, efektyvumo duomenų, matmenų brėžinių, taikomų apsaugos detalių ir rekomenduojamų veikimo ribų.

Gerai suderintas siurblys turi atitikti projekto reikalaujamą darbo tašką, tačiau neviršyti gamintojo rekomenduojamo veikimo diapazono. Projektams su kintamu vandens lygiu arba besikeičiančiais sezoniniais poreikiais inžinieriai taip pat turėtų nustatyti, ar kintamo dažnio valdymas yra tinkamas.

7. Kokia montavimo ir priežiūros praktika yra svarbiausia?

Tinkamas įrengimas ir reguliari apžiūra yra būtini norint apsaugoti povandeninę siurbimo įrangą. Net ir gerai suprojektuotas agregatas gali per anksti susidėvėti, jei užsikimšęs įvadas, netinkamai sumontuota elektros sistema arba siurblys veikia už nustatytų ribų.

Diegimo kontrolinis sąrašas

• Pritvirtinkite rogių pagrindą pagal patvirtintus montavimo brėžinius ir vietos sąlygas.
• Išlaikykite reikiamą tarpą tarp siurblio įleidimo angos ir apatinio nuosėdų sluoksnio. Kairun rekomenduoja nurodytam produktui bent 0,5 metro, atsižvelgiant į konkretaus projekto reikalavimus.
• Nutieskite ir apsaugokite maitinimo laidus nuo trinties, suspaudimo ir aštrių briaunų, taip pat įsitikinkite, kad visos elektros jungtys yra tinkamai sandarios.
• Patikrinkite nurodytą montavimo kampą, panardinimo gylį, įleidimo srauto sąlygas ir išleidimo konfigūraciją.
• Prieš pradėdami eksploatuoti, patikrinkite elektros jungtis, apsaugos įtaisus, sparnuotės judėjimo laisvę ir sukimosi kryptį pagal gamintojo patvirtintą procedūrą.

Įprastos priežiūros kontrolinis sąrašas

• Stebėkite veikimo srovę, įtampą, triukšmą, vibraciją ir vandens iškrovimą.
• Sustabdykite įrangą, jei atsiranda neįprasta vibracija, neįprastas triukšmas, perkaitimas arba netikėti srovės pokyčiai.
• Tikrinkite mechaninius sandariklius, kabelių izoliaciją ir apsaugines stebėjimo funkcijas gamintojo nurodytais intervalais.
• Pašalinkite susikaupusias šiukšles ir apžiūrėkite sparnuotę, kai to reikalauja darbo sąlygos.
• Stenkitės neveikti sausai ir neviršyti nurodytos vandens temperatūros arba smėlio kiekio ribų.
• Prieš pratęsdami išjungimą, atjunkite maitinimo šaltinį ir laikykitės patvirtintų valymo, tikrinimo, saugojimo ir paleidimo iš naujo procedūrų.

Techninės priežiūros intervalai turi būti koreguojami atsižvelgiant į darbo valandas, vandens kokybę, sezoninį naudojimą ir gamintojo nurodymus. Prieš tikrinant arba atliekant techninę priežiūrą, būtina laikytis elektros izoliacijos ir atitinkamų saugos procedūrų.

8. Dažnai užduodami klausimai

1 klausimas: kokia yra pagrindinė „Sled“ tipo panardinamojo ašinio srauto siurblio paskirtis?

Pagrindinis jo tikslas yra pernešti didelius vandens kiekius santykinai žemai. Įprastos programos apima potvynių kontrolę, komunalinį drenažą, žemės ūkio drėkinimą, upių valdymą ir pramoninę vandens cirkuliaciją.

2 klausimas: kiek vandens gali tvarkyti Kairun rogių tipo siurblys?

Kairun gaminių puslapyje išvardyti tipiniai modeliai dengia nuo 500 iki 15 000 m³/val. Prieš perkant reikiamą srautą ir aukštį reikia patikrinti pagal pasirinkto modelio veikimo kreivę.

3 klausimas: ar rogių tipo konstrukcija pašalina civilinės inžinerijos poreikį?

Tai gali sumažinti didelių statybos darbų poreikį, palyginti su tam tikrais įprastiniais siurblinių įrengimais. Tačiau gali būti taikomi aikštelės paruošimo, pagrindo atramos, inkaravimo, iškrovimo jungčių, elektros infrastruktūros ir kiti įrengimo reikalavimai.

4 klausimas: ar siurblys gali veikti nuotekose?

Jis gali būti tinkamas lengvoms nuotekoms ar panašioms terpėms nurodytose eksploatavimo ribose. Pirkėjai turėtų patvirtinti leistiną kietųjų dalelių kiekį, smėlio kiekį, temperatūrą, sparnuotės konfigūraciją ir medžiagų suderinamumą, prieš naudodami jį nuotekose.

5 klausimas: kokią informaciją turėčiau pateikti kreipiantis dėl citatos?

Pateikite reikiamą srautą, bendrą aukštį, vandens charakteristikas, darbinio vandens lygį, maitinimo įtampą ir dažnį, įrengimo sąlygas, darbo ciklą ir projekto vietą. Brėžiniai, nuotraukos arba esami siurblio duomenys taip pat gali padėti tiekėjui įvertinti paraišką.

6 klausimas: ar siurblys gali būti naudojamas avariniam potvynių nutekėjimui?

Taip, tinkamai parinktas ir sukonfigūruotas įrenginys gali būti skirtas avariniam nutekėjimui. Projekto komandos turėtų patikrinti diegimo laiką, turimą galią, išmetimo maršrutus, vandens gylį ir faktinį hidraulinį pajėgumą, reikalingą didžiausio potvynio sąlygomis.

9. Išvada: patikimo vandens perpylimo sprendimo pasirinkimas

Sled tipo panardinamas ašinis srauto siurblys yra praktiškas pasirinkimas vandentvarkos projektams, kuriems reikalingas didelis srautas, santykinai mažas aukštis ir lankstus montavimas. Jo integruota konstrukcija gali supaprastinti diegimą, o tinkamas hidraulinės sistemos pasirinkimas, elektros apsauga ir prevencinė priežiūra padeda užtikrinti patikimą įrangos veikimą per visą įrangos tarnavimo laiką.

Savivaldybėms, drėkinimo rangovams, pramonės operatoriams ir vandens apsaugos projektų komandoms geriausias sprendimas dėl pirkimo prasideda nuo tikslių eksploatacinių duomenų ir aiškaus vietos apribojimų supratimo. Kairun siūlo reprezentatyvius rogių tipo modelius įvairiems srauto reikalavimams, nuo kaimo drenažo iki didelio masto vandens reguliavimo. Jei lyginate siurblio pajėgumus arba planuojate naują instaliaciją,susisiekite su mumisaptarti reikiamą srautą, bendrą slėgį, darbo sąlygas ir projekto specifikacijas. Mūsų komanda gali padėti įvertinti tinkamą modelį ir paprašyti techninės informacijos, reikalingos jūsų programai.
